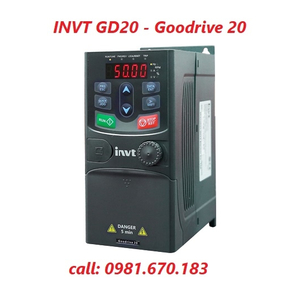

BIẾN TẦN INVT GD20

Giá bán: 10,000 VND
Tình trạng: Mới 100%
Bảo hành: 24 tháng
Xuất xứ: INVT
mua bán biến tần đa năng GD20 giá tốt nhất thị trường - dich vụ lắp đặt, sửa chữa biến tần invt gd20 HÀ nội và các tỉnh miền bắc
Mua hàng



Biến tần INVT GD20 - Goodrive 20 được sử dụng và ứng dụng rộng rãi trong thực tế sản xuất của nhà máy. Máy biến tần GD20 có ưu điểm giá thành hợp lý, chất lượng tốt, đảm bảo hoạt động máy cho những yêu cầu đơn giản đến phức tạp.



1) Giới thiệu về biến tần INVT

2) Tại sao nên dùng biến tần hãng INVT

3) Phân loại máy biến tần hãng INVT GD20

4) Hướng dẫn cài đặt – đấu nối biến tần INVT GD20 trong tủ điện

5) Ứng dụng biến tần invt  GD20 trong thực tế

6) Bảng mã lỗi của biến tần INVT GD20 thường gặp

7) Tài liệu biến tần INVT các dòng

8) Báo giá biến tần INVT giá rẻ dòng gd20 các công suất

9) Dịch vụ sửa chữa biến tần INVT các loại Hà Nội và các tỉnh miền bắc.



Bảng thông số công suất của dòng biến tần INVT GD20 đang được sử dụng:



Model GD20

điện 380V, 3 pha

Công suất tải nặng (G)

Công suất tải nhẹ (P)

Model GD20 điện 220V, 1 pha

Công suất

GD20-0R7G-4

GD20-1R5G-4

GD20-2R2G-4

GD20-5R5G-4

GD20-7R5G-4

GD20-011G-4

GD20-015G-4

GD20-018G-4

GD20-022G-4

GD20-030G-4

GD20-037G-4

GD20-045G-4

GD20-055G-4

GD20-075G-4

GD20-090G-4

GD20-110G-4

0.75 kW

1.5 kW

2.2 kW

4 kW

5.5 kW

7.5 kW

11 kW

15 kW

18 kW

22 kW

30 kW

37 kW

45 kW

55 Kw

75 kW

90 kW

1.5 kW

2.2 kW

4 kW

5.5 kW

7.5 kW

11 kW

15 kW

18 kW

22 kW

30 kW

37 kW

45 kW

55 Kw

75 kW

90 kW

110 kW

GD20-0R7G-S2

GD20-1R5G-S2

GD20-2R2G-S2

GD20-004G-S2



0.75 kW

1.5 kW

2.2 kW

4 kW



Đăng ký báo giá biến tần invt GD20 công suất 0.75 kw à 110 kw tại     ĐÂY



Ứng dụng của biến tần INVT GD20

  • Tải nhẹ, moment thay đổi như: bơm, quạt gió
  • Tải nặng, moment không đổi như: Băng tải, Máy nén khí, Máy ép, Máy cảo đùn, máy công cụ, máy mài, máy vắt ly tâm, máy nghiền, máy cán
  • Các tải khác phù hợp cho biến tần GD200A như máy seo giấy, máy cắt giấy, máy tráng màng, máy kéo thép, máy in, máy dệt bao, máy càn tôn, máy quấn dây cáp, máy công cụ CNC, máy ép nhựa, máy đóng gói….
  • Các tải khác tùy thuộc vào yêu cầu sản xuất của Quý khách hàng – vui lòng liên hệ để biết thêm thông tin.



Hướng dẫn cài đặt - đấu nối biến tần INVT GD20

Trong bài viết này chúng tôi sẽ giúp bạn biết cách đấu dây và cài đặt thông số cho  biến tần INVT GD20. Lý do bởi dòng bien tan GD20 là loại thông dụng giá tốt nhất hiện nay trên thị trường và đang được ứng dụng rộng rãi trong sản xuất, do đó chúng tôi lựa chọn hướng dẫn cài đặt đấu nối dòng này.

Trước khi sử dụng và cài đặt biến tần INVT các bạn vui lòng đọc kỹ hướng dẫn sử dụng hoặc có kiến thức cơ bản về điện để tránh xảy ra sự cố không đáng có.



 Bảng mã lỗi biến tần INVT GD20 thường gặp và cách khắc phục



Mã lỗi

Kiểu lỗi

Nguyên nhân

Giải pháp

OUT1

Lỗi IGBT Pha U

1. Thời gian tăng / giảm tốc quá ngắn.

2. Khối IGBT lỗi.

3. Lỗi do nhiễu.

4. Nối đất chưa đúng

1. Tăng thời gian tăng /giảm tốc.
2. Liên hệ nhà cung cấp.

3. Kiểm tra thiết bị ngoại vi và chống nhiễu

OUT2

Lỗi IGBT Pha V

OUT3

Lỗi IGBT Pha W

OC1

Quá dòng khi tăng tốc

1: Lỗi ngõ ra Biến tần ngắn  mạch hoặc chạm đất

2: Tải quá lớn hoặc thời gian tăng / giảm tốc quá ngắn.

3: Đặc tuyến V/F không phù hợp
4: Tải đột ngột thay đổi.

1. Kiểm tra motor, lớp cách ly, bạc đạn, dây  cáp điện.
2. Tăng thời gian tăng / giảm tốc hoặc chọn Biến tần có công suất  lớn hơn

3. Điều chỉnh đặc tuyến V/F phù hp.
4. Kiểm tra tải

OC2

Quá dòng khi giảm tốc

OC3

Quá dòng khi đang chạy tốc độ hằng số

OV1

Quá áp khi tăng tốc

1. Thời gian giảm tốc quá ngắn và năng lượng motor trả về quá lớn
2. Điện áp nguồn cấp quá cao.
3. Motor chạm vỏ.

1. Tăng thời gian giảm tốc và nối điện trở thắng.
2. Giảm điện áp nguồncấp xuống trong phạm vi làm việc.
3. Kiểm tra motor, dây cáp điện

OV2

Quá áp khi giảm tốc

OV3

Quá áp khi đang chạy tốc độ hằng số

UV

Điện áp DC bus quá thấp.

1: Mất pha nguồn điện cấp.

2: Mất nguồn cấp thoáng qua.

3: Trạm nối dây nguồn cấp bị lỏng.
4: Điệp áp nguồn cấp dao động quá lớn.

Kiểm tra điện áp nguồn cấp và trạm nối dây cấp nguồn

OL1

Quá tải Motor

1. Motor kéo tải nặng ở tốc độ thấp trong thời gian dài.

2. Đặc tuyến V/F không đúng
3. Ngưỡng bảo vệ motor không phù hợp (PB.03)

4. Tải đột ngột thay đổi

1. Chọn loại motor thay đổi tần số.
2. Điều chỉnh V/F

3. Kiểm tra và điều chỉnh PB.03.

4. Kiểm tra tải.

OL2

Quá tải Biến tần

1. Tải quá lớn hoặc thời gian tăng / giảm tốc quá ngắn.
2. Đặc tuyến V/F không phù hợp.
3. Công suất Biến tần quá nhỏ

1. Tăng thời gian tăng /giảm tốc hoặc chọn Biến tần có công suất lớn hơn.
2. Điều chỉnh đặc tuyến V/F phù hợp.
3. Chọn Biến tần có công suất lớn hơn.

OL3

Quá tải moment

1. Tăng tốc quá nhanh

2. Khởi động lại khi motor đang chạy

3. Điện áp DC bus thấp 4.Tải quá lớn

1. Tăng thời gian tăng tốc

2.Tránh khởi động lại ngay sau khi dừng

3.Kiểm tra điện áp DC bus

4. Dùng biến tần có công suất định mức lớn hơn.

5.Đặt chính xác giá trị PB.11

SPI

Lỗi pha ngõ vào

1: Mất pha nguồn cấp.

2: Mất nguồn cấp thoáng qua.
3: Trạm nối dây nguồn cấp bị lỏng.
4: Điện áp nguồn cấp dao động quá lớn.
5: Các pha bị mất cân bằng

Kiểm tra các dây cấp nguồn, kiểm tra việc lắp đặt và nguồn cấp.

SPO

Lỗi pha ngõ ra

1. Có một dây ngõ ra bị đứt

2. Có một dây trong cuộn motor bị đứt. 3. Trạm nối dây ngõ ra bị lỏng

Kiểm tra lại hệ thống đấu nối dây và việc lắp đặt. EF Lỗi mạch ngoài Sx: Ngõ vào lỗi mạch ngoài có tác động. Kiểm

EF

Lỗi mạch ngoài

Sx: Ngõ vào lỗi mạch ngoài có tác động.

Kiểm tra thiết bị ngoại vi

OH1

Quá nhiệt bộ chỉnh lưu

1: Nhiệt độ xung quanh quá cao.
2: Ở gần nguồn nhiệt.
3. Quạt làm mát của Biến tần không chạy hoặc bị hư.
4: Rãnh thông gió bị tắc nghẽn.
5: Tần số sóng mang quá cao

1. Lắp bộ giải nhiệt.
2. Tránh xa nguồn nhiệt.
3. Thay quạt làm mát.
4. Làm sạch rãnh thông gió.
5. Giảm tần số sóng mang.

OH2

Quá nhiệt khối IGBT

CE

Lỗi truyền thông

1. Tốc độ Baud không thích hợp.
2. Nhận dữ liệu bị sai.
3. Giao tiếp bị ngắt trong khoảng thời gian dài

1. Đặt tốc độ Baud phù hợp.
2. Kiểm tra lại thiết bị truyền thông và tín hiệu.

ITE

Mạch dò dòng điện bị lỗi

1. Đầu nối dây cáp liên kết board điều khiển bị hở mạch.
2. Cảm biến Hall bị lỗi.
3. Mạch khuếch đại dòng hoạt động

1. Kiểm tra dây nối.
2. Liên hệ nhà phân phối.

TE

Lỗi Autotuning

1. Đặt thông số định mức động cơ không phù hợp.

2. Quá thời gian autotuning.

1. Đặt lại thông số motor đúng với nhãn motor.

2. Kiểm tra dây đấu motor.

EEP

Lỗi EEPROM

Lỗi Read/Write các thông số điều khiển

Ấn STOP/RESET để reset. Liên hệ nhà cung cấp

PIDE

Lỗi hồi tiếp PID

1. Nguồn hồi tiếp PID hở mạch.

2. Mất tín hiệu hồi tiếp PID.

1. Kiểm tra dây tín hiệu hồi tiếp PID.

2. Kiểm tra nguồn hồi tiếp của PID.

BCE

Lỗi Bộ thắng

1. Mạch hãm bị lỗi hoặc hỏng điện trở thắng.

2. Giá trị điện trở hãm quá thấp

1. Kiểm tra bộ hãm, thay điện trở khác.

2. Tăng giá trị điện trở hãm.



Liên hệ báo giá biến tần INVT GD20 giá rẻ\

Hotline/Zalo: 0981.670.183

Email: info.hsatech@gmail.com

Hoặc điền mẫu đăng ký báo giá tại Đây: http://hsa.com.vn/lien-he.html
