1. Hướng dẫn cài đặt đấu nối dòng biến tần đa năng Senlan Hope530

  • Cách đấu dây và cài đặt biến tần Hope530

Trước khi sử dụng sản phẩm các bạn nên đọc kỹ hướng dẫn sử dụng hoặc có chuyên gia hỗ trợ, cài đặt các thông số và sử dụng an toàn nhất trong quá trình đấu nối.

  • Sơ đồ đấu dây biến tần Senlan Hope530 chạy dừng bằng công tắc, chiết áp ngoài

sơ đồ kết nối biến tần senlan Hope530 chạy công tắc biến trở ngoài

Thông số cài đặt chạy công tắc ngoài, biến trở ngoài của biến tần Senlan Hope530

F0-11 = 11 : cài đặt mặc định nhà sản xuất

F0-01 = 0304 :  cài đặt tần số bằng biến trở ngoài ( chân giữa biến trở nối AI2, 2 chân rìa nối +10V và GND)

F0-02 = 11 : cài đặt lệnh chạy bằng công tắc ngoài ( chân chung COM, chạy thuận DI1, chạy ngược DI2)

F0-06 = 50 Hz: tần số tối đa

F0-07= 50Hz : giới hạn tần số lớn nhất

F0-08 = 0 Hz : giới hạn dưới tần số

F1-00 = 6s : thời gian tăng tốc

F1-01 = 6s : thời gian giảm tốc

F1-25 : chế độ dừng động cơ; =0 : dừng giảm tốc; =1: dừng tự do; =2: giảm tốc và hãm DC; =3: giảm tốc và trễ hãm

FA-01 : công suất động cơ

FA-02: số cặp cực động cơ

FA-03 : dòng điện định mức động cơ

FA-04: tần số định mức động cơ

FA-05: tốc độ động cơ

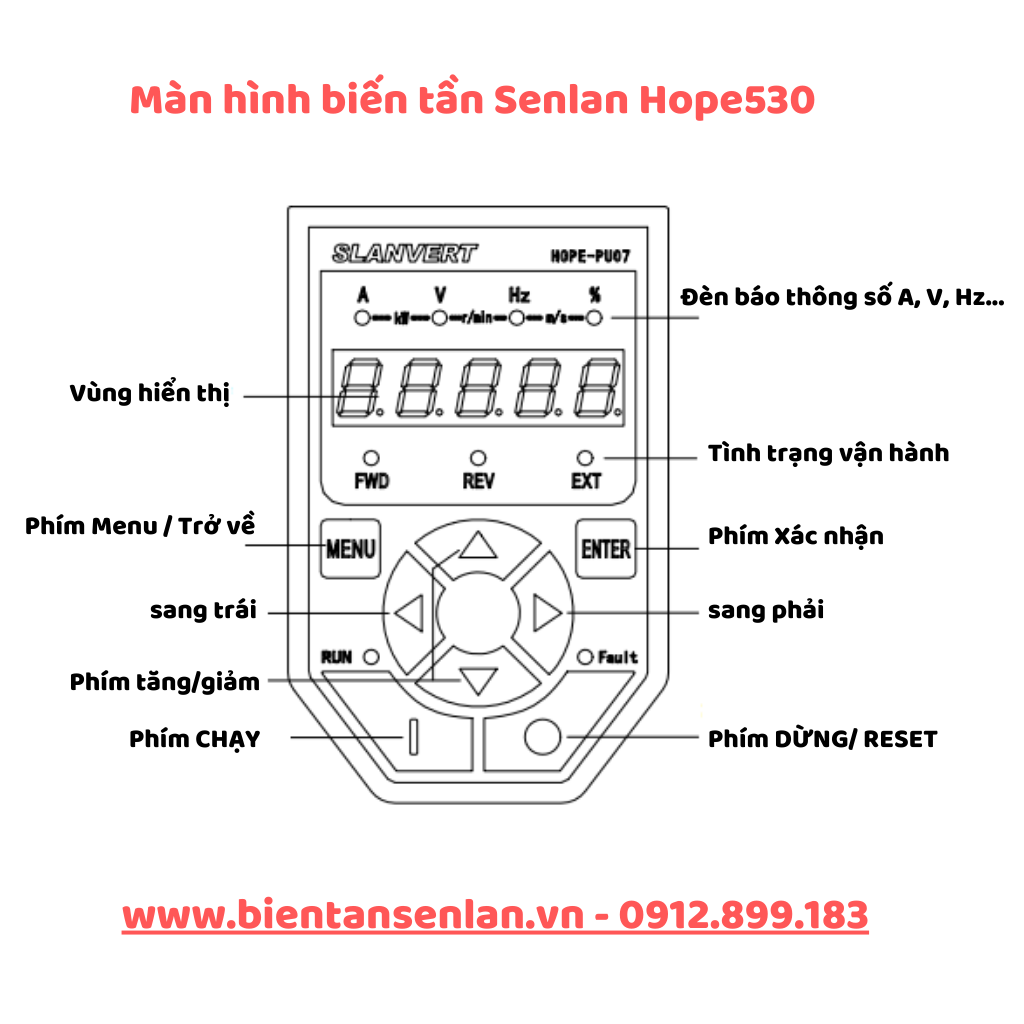

Bàn phím biến tần Senlan Hope530 như sau:

màn hình biến tần senlan Hope530

Lưu ý:

  • Dùng phím sang trái - phải để thay đổi các thông số giám sát hiển thị như A, V, Hz, %, RPM … các đèn sáng ở vị trí tương ứng
  • Cài đặt lại thông số mặc định của nhà sản xuất ở hàm : F0 - 11 = 11
  • Trong quá trình cài đặt gặp vướng mắc xin liên hệ 0981.670.183
  • Bảng Thông số cài đặt biến tần Senlan Hope530

Các thông số của biến tần Senlan Hope530 chia thành 19 nhóm khác nhau từ nhóm F0 – F9; từ FA-FU tương ứng với từng chức năng cài đặt khác nhau.

Trong mỗi nhóm sẽ chia thành các cấp nhỏ hơn, ví dụ nhóm F0 ở cấp thứ nhất, nhóm điều chỉnh ở cấp thứ 2, ví dụ F0-00 và nhóm cài đặt giá trị ở cấp thứ 3 trong Menu, ví dụ F0.00 =50.00 Hz.

  • Thông số hàm cài đặt cơ bản nhất của biến tần Senlan Hope530

THÔNG SỐ

Mặc định

ĐƠN VỊ

DIỄN GIẢI

F0.01

0300



Kênh chỉnh tốc độ biến tần

00 : Chọn điều chỉnh tốc độ bằng bàn phím ( đặt ở F0.00)

0303 : Chọn điều chỉnh tốc độ bằng biến trở ngoài ( Kết nối biến trở Chân AI2, GND, +10V)

Chọn biến trở cài F0.01 = 0304

F0.02

10



10 : Chọn lệnh chạy / dừng từ bàn phím ( phím RUN / STOP )

11 : Chọn lệnh chạy / dừng bằng công tắc ngoài:

Chọn công tắc ngoài cài F0.02 =11 ( Chân DI1-COM hoặc DI2-COM)

F0.06

50.00

Hz

Tần số MAX, phải đặt lớn hơn hoặc bằng tần số định mức của motor

F0.07

50.00

Hz

Tần số ngưỡng trên

F0.08

00.00

Hz

Tần số ngưỡng dưới

F0.09

0



Chọn chiều quay động cơ

0 : Quay cả 2 chiều

1 : Chỉ quay thuận

2 : Chỉ quay ngược

F1-00

Giây

Thời gian tăng tốc (thời gian từ 0Hz đến tần số MAX)

F1-01

Giây

Thời gian giảm tốc (thắng động năng từ tần số MAX về 0Hz)

F5-03

5



Chọn tín hiệu rơ le 1TA, 1TB, 1TC, mặc định = 5 đầu ra lỗi

cài F5-03 =1 để rơ le đóng khi có lệnh chạy

F5.04

13



Chọn tín hiệu rơ le 2TA, 2TB, 2TC, mặc định = 13 đầu ra cảnh báo

FA-01

kW

Công suất định mức của motor ( tùy thuộc từng model)

FA-02

4



Số cặp cực động cơ

FA-03

A

Dòng điện định mức động cơ

FA-04

Hz

Tần Số định mức động cơ

FA-05

Rpm

Tốc độ định mức động cơ

FA-06

V

Điện áp định mức động cơ

F0-11

0



F0-11 = 11 Cài đặt về mặc định ban đầu của nhà sản xuất



2. Ứng dụng biến tần SENLAN Hope530

  • Ứng dụng moment thay đổi như bơm, quạt gió
  • Tải nặng, moment không đổi như: Băng tải, Máy nén khí, Máy ép, Máy cảo đùn, máy công cụ, máy mài, máy vắt ly tâm, máy nghiền, máy cán, nâng hạ, cẩu trục…
  • Các tải khác phù hợp cho biến tần Hope530 như máy seo giấy, máy cắt giấy, máy tráng màng, máy kéo thép, máy in, máy dệt bao, máy càn tôn, máy quấn dây cáp, máy công cụ CNC, máy ép nhựa, máy đóng gói….
  • Lắp đặt biến tần cho các tải khác tùy thuộc vào yêu cầu sản xuất của Quý khách hàng – vui lòng liên hệ để biết thêm thông tin.



3. Tài liệu biến tần SENLAN - SLANVERT  đầy đủ vui lòng Download tại Đây

Tài liệu cài đặt biến tần Senlan Hope530 Tiếng Việt Download TẠI ĐÂY

Chi tiết cài đặt phức tạp hơn xin liên hệ Hotline: 0981.670.183

Trân trọng cảm ơn!
