Hướng dẫn đấu nối cài đặt biến tần Senlan SB70G đơn giản, các lệnh cài công tắc, biến trở ngoài, thông số mô tơ, điện áp và momen, thời gian tăng giảm tốc ... của biến tần Senlan Sb70G Series

Hình ảnh biến tần Senlan model SB70G trên thực tế:

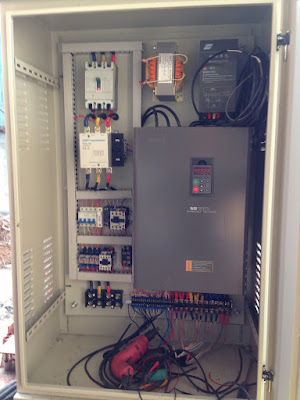

biến tần senlan sb70g công suất lớn

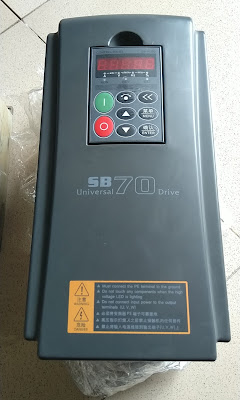

biến tần senlan sb70g công suất nhỏ





* Hướng dẫn cài đặt biến tần Senlan Sb70G áp dụng cho các Model sau:



SB70G0.55D2; SB70G0.75D2; SB70G1.5D2; SB70G2.2D2; SB70G4T2;

SB70G5.5T2;

SB70G0.4; SB70G1.5; SB70G2.2; SB70G4; SB70G5.5; SB70G7.5; SB70G11; SB70G15

SB70G18.5; SB70G22; SB70G30; SB70G37; SB70G45; SB70G55; SB70G75; SB70G90;

SB70G110; SB70G132

SB70G160; SB70G200; SB70G220; SB70G250; SB70G280; SB70G315

SB70G375; SB70G400; SB70G450; SB70G500; SB70G560; SB70G630; SB70G700

SB70G800; SB70G900; SB70G1000; SB70G1100

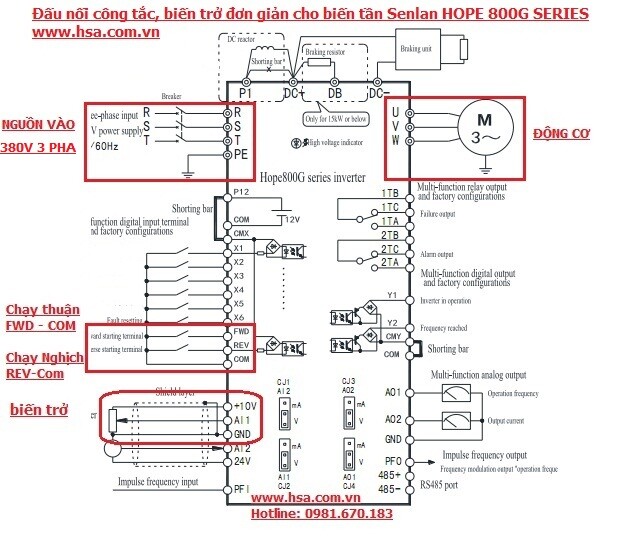

* Sơ đồ đầu dây vào ra của biến tần Senlan SB70G ( giống với Hope800) series:

Lưu ý:

  • Đối với biến tần sử dụng điện áp ngõ vào 3- phase (380V)

Nguồn : R – S – T

Motor : U – V – W

  • Đối với biến tần sử dụng điện áp ngõ vào 220V

Nguồn : R – T (1 pha 220V)

Motor : U – V – W

  • Công tắc ngoài: Chân FWD - COM: chạy thuận

Chân  REV - COM: chạy nghịch

  • Biến trở ngoài ( 3 chân 4,7 K ohm) :  (1)+10V -----(2)AI1 ----- (3)GND
  • Đấu dây điện trở hãm ( với biến tần công suất dưới 18.5kw) Hai đầu điện trở hãm nối vào 2 đầu P+ và DB của biến tần



  • Nối dây bộ hãm ( dùng cho biến tần trên 18.5kw - tùy chọn mua thêm) 2 đầu P+ và N- của biến tần nối với 2 đầu P+ và N- của bộ hãm ( Braking Unit) sau đó 2 đầu điện trở hãm ( có thế ghép thành tủ nối song song hoặc nối tiếp sao cho đủ thông số điện trở cần thiết - gắn vào 2 đầu

P+ và DB của bộ hãm)



  1. THAO TÁC TRÊN MÀN HÌNH SENLAN SB70G SERIES

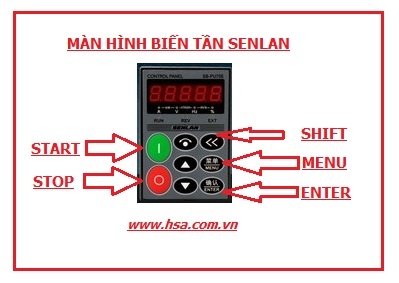

Hình Ảnh mặt điều khiển màn hình biến tần senlan SB70G như sau ( minh họa):

Sau khi Cấp nguồn và đấu nối dây động cơ, dây điện điều khiển chúng ta tiến hành các

cài đặt cơ bản nhất cho biến tần như sau:

* Nhấn MENU  vào nhóm chức năng bằng phím MENU  ( VD : F0 – 00; F0-01….. )

→ nhấn phím ▲ hoặc ▼  để chọn nhóm dữ liệu , chức năng nhóm dữ liệu từ  F0, F1 , F2,….., FA, FB, …

→  nhấn ENTER  để vào nhóm đó  →  nhấn ▲hoặc▼để chọn chức năng thuộc nhóm

( VD : F0-01, F0-02, FA-01…. ) →  nhấn ENTER  để đăng nhập vào chức năng

→  nhấn  ▲hoặc▼để chọn chức năng ( VD : F0-01 = 1 ) →  nhấn ENTER  để lưu dữ liệu .

Trong các dữ liệu khi ta muốn di chuyển đến một vị trí để thay đổi dữ liệu

( VD : F0-01 ) nhấn SHIFT .

* Khi đã nhập và lưu dữ liệu ta nhấn MENU 2 lần để thoát ra bên ngoài . SHIFT ngoài sử dụng để di chuyển , còn sử dụng để xem các thông số ở màn hình  khi đang vận hành tương ứng như : V  ( điện áp) , A ( dòng điện) , Hz ( tần số).. hiển thị trên mặt tương ứng với đèn báo sáng ở vị trí đó.

  1. CÁC THÔNG SỐ CÀI ĐẶT CƠ BẢN (The Main Setting) BIẾN TẦN SENLAN SB70G SERIES :
  •
  • F0-01: KÊNH THAM CHIẾU  - TẦN SỐ ( Main reference channel).

+ F0-01=0: MẶC ĐỊNH ( Default).--> BẰNG MÀN HÌNH CHÍNH

+ F0-01=3: BẰNG BIẾN TRỞ ( AI1).

  • F0-02: LỆNH CHẠY: ( Command source).

+ F0-02=0: CHẠY BẰNG BÀN PHÍM START-STOP (default).

+  F0-02=1: BẰNG CÔNG TẮC NGOÀI (Terminal).

  • F0-06: TẦN SỐ LỚN NHẤT ( Max frequency). THÔNG THƯỜNG F0-06 = 50.00 Hz
  • F0-07: GIỚI HẠN TẦN SỐ TRÊN ( Upper- limit frequency).
  • F0-08: GIỚI HẠN TẦN SỐ DƯỚI  (Lower- limit frequency).

THÔNG THƯỜNG F0-08 = 0.00 Hz

  • F0-09: CHIỀU QUAY ĐỘNG CƠ: NẾU = 0 ( CHẠY  THUẬN  HOẶC NGƯỢC);

NẾU=1 CHỈ CHẠY THUẬN; NẾU =2: CHỈ CHẠY NGƯỢC

  • F0-11: RESET THÔNG SỐ CÀI ĐẶT ( Parameter initialization)
  • F1-00: THỜI GIAN TĂNG TỐC ( Accel time)
  • F1-01: THỜI GIAN GIẢM TỐC  (Decel time)
  • F1-25: KIỂU DỪNG  :  NẾU = 0 => Giảm tốc dừng; NẾU= 1 => Dừng tự do.

NẾU = 2 => Giảm tốc và hãm DC.

  • F2-01: CÀI ĐẶT TĂNG MOMEN: F2-01 =2. Tăng momen tự động.
  • F2-04:  MỨC TĂNG MÔ MEN TỰ ĐỘNG ( Mặc định 80%)
  • F2-10: CÀI ĐẶT KIỂM SOÁT : NẾU  F2-10=0 Sẽ bỏ kiểm soát điện áp.
  •
  •

CÁC THÔNG SỐ CÀI ĐẶT KHÁC XIN VUI LÒNG THAM KHẢO TRONG CATALOGUE SENLAN SB70G SERIES CỦA HÃNG
